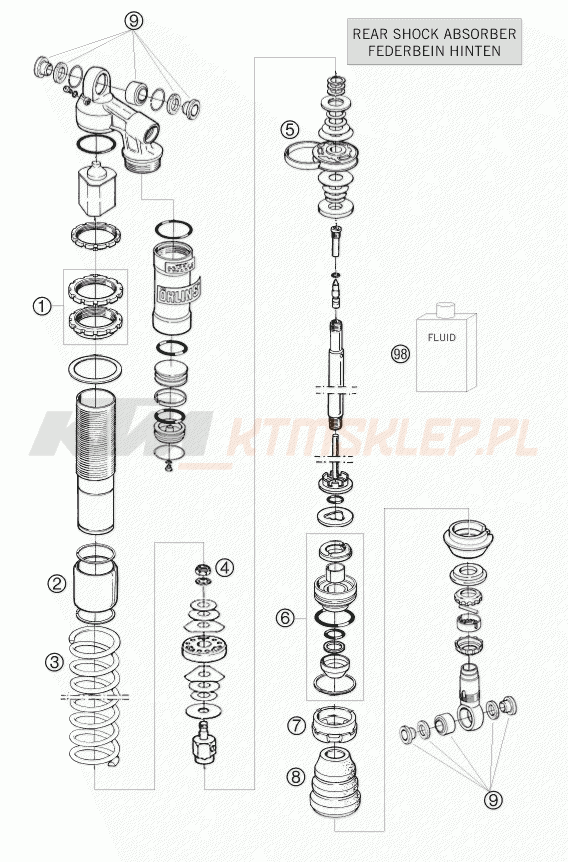

Schemat "amortyzator tył spis części" do KTM 525 XC ATV

Lp.	nazwa i numer części	ilość	cena
1	Regulator i nakrętki 83004101000 83004101000 83004101000 https://ktmsklep.pl/image/scheme/2480bc51d0fe15198bfb6578c8adee75ff342f43303838333030343331.png 358.67 niedostępny
2	Tuleja 83004102000 83004102000 83004102000 https://ktmsklep.pl/image/scheme/2480bc51d0fe15198bfb6578c8adee75ff342f43303838333030343331.png 134.51 niedostępny
3	Sprężyna 83004103000 83004103000 83004103000 https://ktmsklep.pl/image/scheme/2480bc51d0fe15198bfb6578c8adee75ff342f43303838333030343331.png 1240.4 niedostępny
3	Sprężyna twarda 83004103100 83004103100 83004103100 https://ktmsklep.pl/image/scheme/2480bc51d0fe15198bfb6578c8adee75ff342f43303838333030343331.png 1240.4 niedostępny
3	Sprężyna miękka 83004103200 83004103200 83004103200 https://ktmsklep.pl/image/scheme/2480bc51d0fe15198bfb6578c8adee75ff342f43303838333030343331.png 1240.4 niedostępny
4	Nakrętka blokująca 83004104000 83004104000 83004104000 https://ktmsklep.pl/image/scheme/2480bc51d0fe15198bfb6578c8adee75ff342f43303838333030343331.png 48.6 niedostępny
5	Pierścień tłokowy 83004105000 83004105000 83004105000 https://ktmsklep.pl/image/scheme/2480bc51d0fe15198bfb6578c8adee75ff342f43303838333030343331.png 69.74 niedostępny
6	Komplet adapterów 83004106000 83004106000 83004106000 https://ktmsklep.pl/image/scheme/2480bc51d0fe15198bfb6578c8adee75ff342f43303838333030343331.png 383.58 niedostępny
7	END CAP 83004107000 83004107000 83004107000 https://ktmsklep.pl/image/scheme/2480bc51d0fe15198bfb6578c8adee75ff342f43303838333030343331.png 164.39 niedostępny
8	Odbój gumowy 83004108000 83004108000 83004108000 https://ktmsklep.pl/image/scheme/2480bc51d0fe15198bfb6578c8adee75ff342f43303838333030343331.png 117.84 niedostępny
9	Zestaw naprawczy łożyska komplet 83004109000 83004109000 83004109000 https://ktmsklep.pl/image/scheme/2480bc51d0fe15198bfb6578c8adee75ff342f43303838333030343331.png 383.58 niedostępny rekomendowane: 2 szt.
98	OIL 00062010037 00062010037 00062010037 https://ktmsklep.pl/image/scheme/2480bc51d0fe15198bfb6578c8adee75ff342f43303838333030343331.png 249.85 niedostępny
