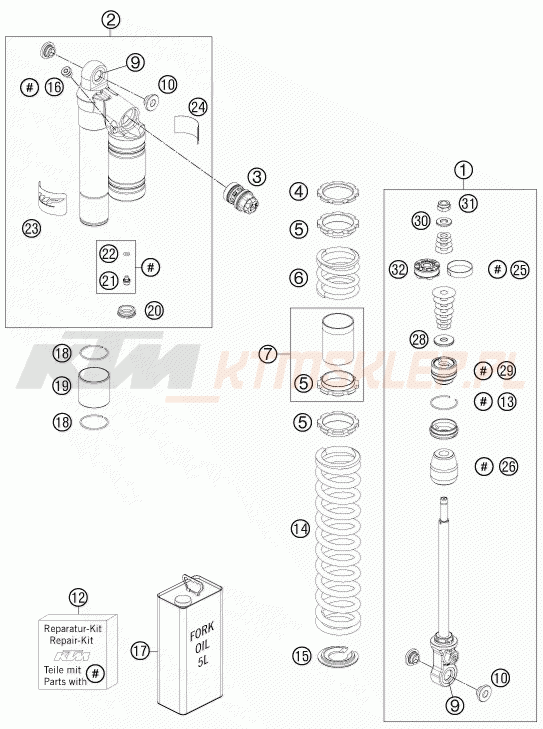

Schemat "amortyzator tył spis części" do KTM 525 XC ATV

Lp.	nazwa i numer części	ilość	cena
1	Amortyzator tylny dolna część 36120781SA3 36120781SA3 36120781SA3 https://ktmsklep.pl/image/scheme/24b11185b9b1738fcb80b6d7587a107c73342f43313238333030343335.png 1190.31 niedostępny
2	Amortyzator tylny górna część 36120773SA 36120773SA 36120773SA https://ktmsklep.pl/image/scheme/24b11185b9b1738fcb80b6d7587a107c73342f43313238333030343335.png 1190.31 niedostępny
3	MCC 5 komplet 50180301S5 50180301S5 50180301S5 https://ktmsklep.pl/image/scheme/24b11185b9b1738fcb80b6d7587a107c73342f43313238333030343335.png 414.02 niedostępny
4	Podkładka sprężyny -nakrętka kontrująca 36120794 36120794 36120794 https://ktmsklep.pl/image/scheme/24b11185b9b1738fcb80b6d7587a107c73342f43313238333030343335.png 94.1 niedostępny
5	Podkładka sprężyny -nakrętka do regulacji 36120793 36120793 36120793 https://ktmsklep.pl/image/scheme/24b11185b9b1738fcb80b6d7587a107c73342f43313238333030343335.png 33.67 niedostępny
6	Sprężyna 40-60 D6,5 93010190S 93010190S 93010190S https://ktmsklep.pl/image/scheme/24b11185b9b1738fcb80b6d7587a107c73342f43313238333030343335.png 503.88 niedostępny
7	248.28 zł 211.04 zł najniższa cena: 211.04 zł Panewka tłokowa komplet 36120792SA 36120792SA 36120792SA https://ktmsklep.pl/image/scheme/24b11185b9b1738fcb80b6d7587a107c73342f43313238333030343335.png 211.04 wysyłamy w 3-5 dni
9	146.99 zł 124.94 zł najniższa cena: 124.94 zł R12012T R15009 => R12012T R15009 R15009 https://ktmsklep.pl/image/scheme/24b11185b9b1738fcb80b6d7587a107c73342f43313238333030343335.png 124.94 przewidywana dostępność od 08.08.2025 rekomendowane: 2 szt.
9	146.99 zł 124.94 zł najniższa cena: 124.94 zł R12012T R12012T R12012T R12012T https://ktmsklep.pl/image/scheme/24b11185b9b1738fcb80b6d7587a107c73342f43313238333030343335.png 124.94 przewidywana dostępność od 08.08.2025 rekomendowane: 2 szt.
10	47.36 zł 40.26 zł najniższa cena: 40.26 zł Tulejka KGW 10X24 46180010 46180010 46180010 https://ktmsklep.pl/image/scheme/24b11185b9b1738fcb80b6d7587a107c73342f43313238333030343335.png 40.26 wysyłamy w 24-48H (5 szt.) rekomendowane: 4 szt.
12	359.22 zł 305.34 zł najniższa cena: 305.34 zł REPAIR-KIT R308T R308T R308T https://ktmsklep.pl/image/scheme/24b11185b9b1738fcb80b6d7587a107c73342f43313238333030343335.png 305.34 wysyłamy w 24-48H (1 szt.)
12	359.22 zł 305.34 zł najniższa cena: 305.34 zł REPAIR-KIT R308 => R308T R308 R308 https://ktmsklep.pl/image/scheme/24b11185b9b1738fcb80b6d7587a107c73342f43313238333030343335.png 305.34 wysyłamy w 24-48H (1 szt.)
13	16.05 zł 13.64 zł najniższa cena: 13.64 zł Pierścień zabezpieczający 38X1,5 40540015 40540015 40540015 https://ktmsklep.pl/image/scheme/24b11185b9b1738fcb80b6d7587a107c73342f43313238333030343335.png 13.64 wysyłamy w 3-5 dni
14	Sprężyna 24-29-275 93020034S 93020034S 93020034S https://ktmsklep.pl/image/scheme/24b11185b9b1738fcb80b6d7587a107c73342f43313238333030343335.png 503.88 niedostępny
15	82.23 zł 69.90 zł najniższa cena: 69.90 zł Podkładka sprężyny H=3, D=14,5 36120386 36120386 36120386 https://ktmsklep.pl/image/scheme/24b11185b9b1738fcb80b6d7587a107c73342f43313238333030343335.png 69.9 wysyłamy w 3-5 dni
16	22.45 zł 19.08 zł najniższa cena: 19.08 zł Zatyczka odpowietrzająca R 1/8 50180095 50180095 50180095 https://ktmsklep.pl/image/scheme/24b11185b9b1738fcb80b6d7587a107c73342f43313238333030343335.png 19.08 wysyłamy w 24-48H (1 szt.)
17	510.08 zł 433.57 zł najniższa cena: 433.57 zł Olej do tylnego amortyzatora (5 litrów) 50180751S1 50180751S1 50180751S1 https://ktmsklep.pl/image/scheme/24b11185b9b1738fcb80b6d7587a107c73342f43313238333030343335.png 433.57 wysyłamy w 24-48H (1 szt.)
18	22.69 zł 19.29 zł najniższa cena: 19.29 zł Pierścień zabezpieczający 40X1,5 36120032 36120032 36120032 https://ktmsklep.pl/image/scheme/24b11185b9b1738fcb80b6d7587a107c73342f43313238333030343335.png 19.29 wysyłamy w 3-5 dni rekomendowane: 2 szt.
19	Wspornik sprężyny L40 36120798 36120798 36120798 https://ktmsklep.pl/image/scheme/24b11185b9b1738fcb80b6d7587a107c73342f43313238333030343335.png 84.69 niedostępny
20	21.34 zł 18.14 zł najniższa cena: 18.14 zł Korek gumowy "DO NOT OPEN" 46811208 46811208 46811208 https://ktmsklep.pl/image/scheme/24b11185b9b1738fcb80b6d7587a107c73342f43313238333030343335.png 18.14 przewidywana dostępność od 31.07.2025
21	19.37 zł 16.46 zł najniższa cena: 16.46 zł PLUG SCREW M5X6 CPL. 36120151ST 36120151ST 36120151ST https://ktmsklep.pl/image/scheme/24b11185b9b1738fcb80b6d7587a107c73342f43313238333030343335.png 16.46 przewidywana dostępność od 27.06.2025
21	14.70 zł 12.50 zł najniższa cena: 12.50 zł Śruba M5X6 36120151 36120151 36120151 https://ktmsklep.pl/image/scheme/24b11185b9b1738fcb80b6d7587a107c73342f43313238333030343335.png 12.5 wysyłamy w 3-5 dni
22	5.84 zł 4.96 zł najniższa cena: 4.96 zł O-RING 5,28X1,78 HNBR70 RED S208600003000FB S208600003000FB S208600003000FB https://ktmsklep.pl/image/scheme/24b11185b9b1738fcb80b6d7587a107c73342f43313238333030343335.png 4.96 wysyłamy w 24-48H (3 szt.)
22	5.84 zł 4.96 zł najniższa cena: 4.96 zł O-RING 5,28X1,78 HNBR70 RED 46810893 => S208600003000FB 46810893 46810893 https://ktmsklep.pl/image/scheme/24b11185b9b1738fcb80b6d7587a107c73342f43313238333030343335.png 4.96 wysyłamy w 24-48H (3 szt.)
23	Naklejki WP przezr. 35X55 52000086 52000086 52000086 https://ktmsklep.pl/image/scheme/24b11185b9b1738fcb80b6d7587a107c73342f43313238333030343335.png 22.11 niedostępny rekomendowane: 2 szt.
24	Naklejki WP "CAUTION" 27X55 52000012 52000012 52000012 https://ktmsklep.pl/image/scheme/24b11185b9b1738fcb80b6d7587a107c73342f43313238333030343335.png 2.62 niedostępny
25	63.96 zł 54.37 zł najniższa cena: 54.37 zł Pierścień tłokowy 8X1X108,3 36120040 36120040 36120040 https://ktmsklep.pl/image/scheme/24b11185b9b1738fcb80b6d7587a107c73342f43313238333030343335.png 54.37 wysyłamy w 3-5 dni
26	82.23 zł 69.90 zł najniższa cena: 69.90 zł Odbój gumowy 36120799 36120799 36120799 https://ktmsklep.pl/image/scheme/24b11185b9b1738fcb80b6d7587a107c73342f43313238333030343335.png 69.9 wysyłamy w 3-5 dni
28	61.19 zł 52.01 zł najniższa cena: 52.01 zł Płytka odbicia amortyzatora H=4 D=28,5 14360065 14360065 14360065 https://ktmsklep.pl/image/scheme/24b11185b9b1738fcb80b6d7587a107c73342f43313238333030343335.png 52.01 wysyłamy w 3-5 dni
29	248.28 zł 211.04 zł najniższa cena: 211.04 zł Adapter 36MM H26,6 komplet 07 36120787S 36120787S 36120787S https://ktmsklep.pl/image/scheme/24b11185b9b1738fcb80b6d7587a107c73342f43313238333030343335.png 211.04 przewidywana dostępność od 08.11.2025
30	9.41 zł 8.00 zł najniższa cena: 8.00 zł Podkładka D10XD22X2,5 36120604 36120604 36120604 https://ktmsklep.pl/image/scheme/24b11185b9b1738fcb80b6d7587a107c73342f43313238333030343335.png 8 wysyłamy w 3-5 dni
31	45.14 zł 38.37 zł najniższa cena: 38.37 zł Nakrętka trzonu tłokowego M10X1 36120052 36120052 36120052 https://ktmsklep.pl/image/scheme/24b11185b9b1738fcb80b6d7587a107c73342f43313238333030343335.png 38.37 wysyłamy w 3-5 dni
32	147.23 zł 125.15 zł najniższa cena: 125.15 zł Tłok 6+6XD5.5/3.5 36120071 36120071 36120071 https://ktmsklep.pl/image/scheme/24b11185b9b1738fcb80b6d7587a107c73342f43313238333030343335.png 125.15 wysyłamy w 3-5 dni
