Schemat "amortyzator tył spis części" do KTM 505 SX ATV
04. wybierz schemat
Wybierz schemat z listy |
-
kierownica i osprzęt
-
rama
-
amortyzator tył
-
wahacz
-

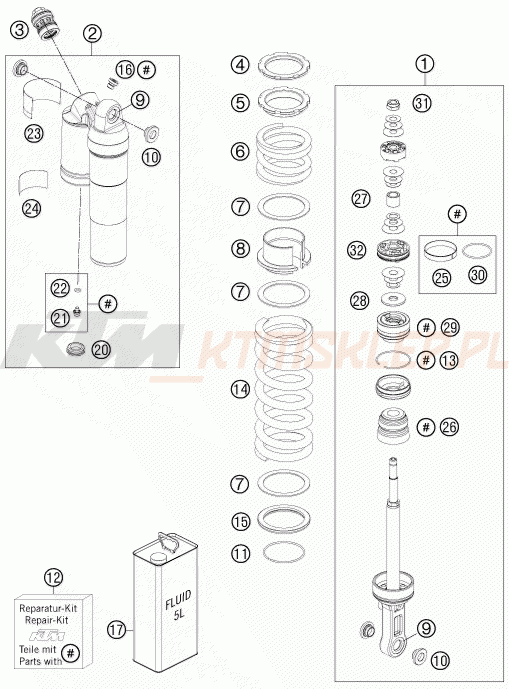

amortyzator tył spis części
-
amortyzator tył spis części
-
układ wydechowy
-
filtr powietrza
-
zbiornik paliwa, siedzenie, pokrowiec
-
czasza, błotniki
-
naklejki
-
koło przód
-
koło tył
-
wiązka elektryczna
-
przedni hamulec
-
tył hamulec - pompa
-
zacisk hamulcowy + tarcza przód
-
zacisk hamulcowy tył
-
system zabezpieczający
-
narzędzia specjalne
-
dodatki opcjonalne
-
FRONT-END
-
Special tools (engine)
-
kartery
-
pokrywa sprzęgła
-
cylinder
-
wał korbowy, tłok
-
gaźnik
-
sprzęgło
-
TRANSMISSION I - MAIN SHAFT
-
skrzynia biegów - wałek zdawczy
-
skrzynia biegów-automat zmieniający
-
pompa wody
-
układ chłodzenia
-
zawory / rozrząd
-
układ rozrządu
-
głowica
-
smarowanie silnika
-
układ zapłonowy
-
rozrusznik
| Lp. | nazwa i numer części | ilość | cena |
|---|
| Lp. | nazwa i numer części | ilość | cena |
|---|---|---|---|
| 1 |
Amortyzator tylny dolna część 46180654SA6 46180654SA6 46180654SA6 https://ktmsklep.pl/image/scheme/2432e5d31dc54bbd4b69f1f7ba34a8948b342f43313238333530343336.png 1260.32niedostępny |
||
| 2 |
Amortyzator tylny górna część 46180728SA 46180728SA 46180728SA https://ktmsklep.pl/image/scheme/2432e5d31dc54bbd4b69f1f7ba34a8948b342f43313238333530343336.png 1260.32niedostępny |
||
| 3 |
547.97 zł 493.17 złnajniższa cena: 465.77 zł Zawór stożkowy kompresji amortyzatora komplet 04 50180213S6 50180213S6 50180213S6 https://ktmsklep.pl/image/scheme/2432e5d31dc54bbd4b69f1f7ba34a8948b342f43313238333530343336.png 493.17wysyłamy w 3-5 dni |
||
| 4 |
143.11 zł 128.80 złnajniższa cena: 121.64 zł Nakrętka samokontrująca 46180766 46180766 46180766 https://ktmsklep.pl/image/scheme/2432e5d31dc54bbd4b69f1f7ba34a8948b342f43313238333530343336.png 128.8wysyłamy w 3-5 dni |
||
| 5 |
171.89 zł 154.70 złnajniższa cena: 146.11 zł Nakrętka do regulacji M54X1,5 46180765 46180765 46180765 https://ktmsklep.pl/image/scheme/2432e5d31dc54bbd4b69f1f7ba34a8948b342f43313238333530343336.png 154.7wysyłamy w 3-5 dni |
||
| 6 |
Sprężyna 100-55 91010297S 91010297S 91010297S https://ktmsklep.pl/image/scheme/2432e5d31dc54bbd4b69f1f7ba34a8948b342f43313238333530343336.png 533.52niedostępny |
||
| 7 |
12.18 zł 10.96 złnajniższa cena: 10.35 zł Pierścień dystansujący D=58 50180410 50180410 50180410 https://ktmsklep.pl/image/scheme/2432e5d31dc54bbd4b69f1f7ba34a8948b342f43313238333530343336.png 10.96wysyłamy w 3-5 dni rekomendowane: 3 szt. |
||
| 8 |
Prowadnica sprężyny góra L43 46180787 46180787 46180787 https://ktmsklep.pl/image/scheme/2432e5d31dc54bbd4b69f1f7ba34a8948b342f43313238333530343336.png 109.59niedostępny |
||
| 9 |
146.99 zł 132.29 złnajniższa cena: 143.96 zł Zestaw naprawczy łożyska góra. 07 R12012 => 46180010,R12012T R12012 R12012 https://ktmsklep.pl/image/scheme/2432e5d31dc54bbd4b69f1f7ba34a8948b342f43313238333530343336.png 132.29wysyłamy w 3-5 dni rekomendowane: 2 szt. |
||
| 9 |
146.99 zł 132.29 złnajniższa cena: 124.94 zł R12012T R12012T R12012T R12012T https://ktmsklep.pl/image/scheme/2432e5d31dc54bbd4b69f1f7ba34a8948b342f43313238333530343336.png 132.29przewidywana dostępność od 21.06.2025 rekomendowane: 2 szt. |
||
| 9 |
47.36 zł 42.62 złnajniższa cena: 40.26 zł Tulejka KGW 10X24 46180010 46180010 46180010 https://ktmsklep.pl/image/scheme/2432e5d31dc54bbd4b69f1f7ba34a8948b342f43313238333530343336.png 42.62wysyłamy w 24-48H (8 szt.) rekomendowane: 2 szt. |
||
| 10 |
40.16 zł 36.14 złnajniższa cena: 34.14 zł Tulejka 12X24 46180007 46180007 46180007 https://ktmsklep.pl/image/scheme/2432e5d31dc54bbd4b69f1f7ba34a8948b342f43313238333530343336.png 36.14wysyłamy w 24-48H (2 szt.) rekomendowane: 4 szt. |
||
| 11 |
Podkładka miedziana 55X2 RVS 46180513 46180513 46180513 https://ktmsklep.pl/image/scheme/2432e5d31dc54bbd4b69f1f7ba34a8948b342f43313238333530343336.png 18.71niedostępny |
||
| 12 |
Zestaw naprawczy R15007 R15007 R15007 https://ktmsklep.pl/image/scheme/2432e5d31dc54bbd4b69f1f7ba34a8948b342f43313238333530343336.png 218.19niedostępny |
||
| 13 |
16.36 zł 14.72 złnajniższa cena: 13.91 zł Pierścień zabezpieczający 49X1,5 46810010 46810010 46810010 https://ktmsklep.pl/image/scheme/2432e5d31dc54bbd4b69f1f7ba34a8948b342f43313238333530343336.png 14.72wysyłamy w 3-5 dni |
||
| 14 |
Sprężyna 70-200 91010305S 91010305S 91010305S https://ktmsklep.pl/image/scheme/2432e5d31dc54bbd4b69f1f7ba34a8948b342f43313238333530343336.png 533.52niedostępny |
||
| 14 |
Sprężyna 78-200 91010298S 91010298S 91010298S https://ktmsklep.pl/image/scheme/2432e5d31dc54bbd4b69f1f7ba34a8948b342f43313238333530343336.png 533.52niedostępny |
||
| 14 |
(59) 74-200 D 11,25 pomar. 91010291 91010291 91010291 https://ktmsklep.pl/image/scheme/2432e5d31dc54bbd4b69f1f7ba34a8948b342f43313238333530343336.png 533.52niedostępny |
||
| 15 |
Podkładka sprężyny D74 46180512 46180512 46180512 https://ktmsklep.pl/image/scheme/2432e5d31dc54bbd4b69f1f7ba34a8948b342f43313238333530343336.png 89.67niedostępny |
||
| 16 |
22.45 zł 20.21 złnajniższa cena: 19.08 zł Zatyczka odpowietrzająca R 1/8 50180095 50180095 50180095 https://ktmsklep.pl/image/scheme/2432e5d31dc54bbd4b69f1f7ba34a8948b342f43313238333530343336.png 20.21wysyłamy w 24-48H (1 szt.) |
||
| 17 |
510.08 zł 459.07 złnajniższa cena: 433.57 zł Olej do tylnego amortyzatora (5 litrów) 50180751S1 50180751S1 50180751S1 https://ktmsklep.pl/image/scheme/2432e5d31dc54bbd4b69f1f7ba34a8948b342f43313238333530343336.png 459.07wysyłamy w 24-48H (5 szt.) |
||
| 20 |
21.34 zł 19.21 złnajniższa cena: 18.14 zł Korek gumowy "DO NOT OPEN" 46811208 46811208 46811208 https://ktmsklep.pl/image/scheme/2432e5d31dc54bbd4b69f1f7ba34a8948b342f43313238333530343336.png 19.21przewidywana dostępność od 02.05.2025 |
||
| 21 |
19.37 zł 17.43 złnajniższa cena: 16.46 zł PLUG SCREW M5X6 CPL. 36120151 => 36120151ST 36120151 36120151 https://ktmsklep.pl/image/scheme/2432e5d31dc54bbd4b69f1f7ba34a8948b342f43313238333530343336.png 17.43wysyłamy w 24-48H (1 szt.) |
||
| 21 |
19.37 zł 17.43 złnajniższa cena: 16.46 zł PLUG SCREW M5X6 CPL. 36120151ST 36120151ST 36120151ST https://ktmsklep.pl/image/scheme/2432e5d31dc54bbd4b69f1f7ba34a8948b342f43313238333530343336.png 17.43wysyłamy w 24-48H (1 szt.) |
||
| 22 |
5.84 zł 5.26 złnajniższa cena: 4.96 zł O-RING 5,28X1,78 HNBR70 RED S208600003000FB S208600003000FB S208600003000FB https://ktmsklep.pl/image/scheme/2432e5d31dc54bbd4b69f1f7ba34a8948b342f43313238333530343336.png 5.26wysyłamy w 24-48H (3 szt.) |
||
| 22 |
5.84 zł 5.26 złnajniższa cena: 4.96 zł O-RING 5,28X1,78 HNBR70 RED 46810893 => S208600003000FB 46810893 46810893 https://ktmsklep.pl/image/scheme/2432e5d31dc54bbd4b69f1f7ba34a8948b342f43313238333530343336.png 5.26wysyłamy w 24-48H (3 szt.) |
||
| 23 |
Naklejki WP przezr. 35X55 52000086 52000086 52000086 https://ktmsklep.pl/image/scheme/2432e5d31dc54bbd4b69f1f7ba34a8948b342f43313238333530343336.png 23.41niedostępny |
||
| 24 |
Naklejki WP "CAUTION" 27X55 52000012 52000012 52000012 https://ktmsklep.pl/image/scheme/2432e5d31dc54bbd4b69f1f7ba34a8948b342f43313238333530343336.png 2.77niedostępny |
||
| 25 |
77.49 zł 69.74 złnajniższa cena: 65.87 zł Pierścień tłokowy 8X46 46811206 46811206 46811206 https://ktmsklep.pl/image/scheme/2432e5d31dc54bbd4b69f1f7ba34a8948b342f43313238333530343336.png 69.74wysyłamy w 24-48H (6 szt.) |
||
| 26 |
Odbój gumowy W-60 D18 50180120 50180120 50180120 https://ktmsklep.pl/image/scheme/2432e5d31dc54bbd4b69f1f7ba34a8948b342f43313238333530343336.png 109.59niedostępny |
||
| 27 |
SEPARATION BUSH 17X12X18 46180339 46180339 46180339 https://ktmsklep.pl/image/scheme/2432e5d31dc54bbd4b69f1f7ba34a8948b342f43313238333530343336.png 35.37niedostępny |
||
| 28 |
Płytka odbicia amortyzatora H=0 46180179 46180179 46180179 https://ktmsklep.pl/image/scheme/2432e5d31dc54bbd4b69f1f7ba34a8948b342f43313238333530343336.png 77.21niedostępny |
||
| 29 |
226.69 zł 204.02 złnajniższa cena: 192.69 zł SEAL SUPPORT 46X28 CMPL. 46180669S => S614620000S0000 46180669S 46180669S https://ktmsklep.pl/image/scheme/2432e5d31dc54bbd4b69f1f7ba34a8948b342f43313238333530343336.png 204.02przewidywana dostępność od 14.08.2025 |
||
| 29 |
226.69 zł 204.02 złnajniższa cena: 192.69 zł SEAL SUPPORT 46X28 CMPL. S614620000S0000 S614620000S0000 S614620000S0000 https://ktmsklep.pl/image/scheme/2432e5d31dc54bbd4b69f1f7ba34a8948b342f43313238333530343336.png 204.02przewidywana dostępność od 14.08.2025 |
||
| 30 |
16.36 zł 14.72 złnajniższa cena: 13.91 zł Uszczelka O-ring VITON 37,82X1,78 46810035 46810035 46810035 https://ktmsklep.pl/image/scheme/2432e5d31dc54bbd4b69f1f7ba34a8948b342f43313238333530343336.png 14.72wysyłamy w 3-5 dni |
||
| 31 |
54.80 zł 49.32 złnajniższa cena: 46.58 zł Nakrętka trzonu tłokowego M10X1 46180356 46180356 46180356 https://ktmsklep.pl/image/scheme/2432e5d31dc54bbd4b69f1f7ba34a8948b342f43313238333530343336.png 49.32wysyłamy w 3-5 dni |
||
| 32 |
173.80 zł 156.42 złnajniższa cena: 147.73 zł Tłok 5X4,5X/6X6 46180441 46180441 46180441 https://ktmsklep.pl/image/scheme/2432e5d31dc54bbd4b69f1f7ba34a8948b342f43313238333530343336.png 156.42wysyłamy w 3-5 dni |
||
