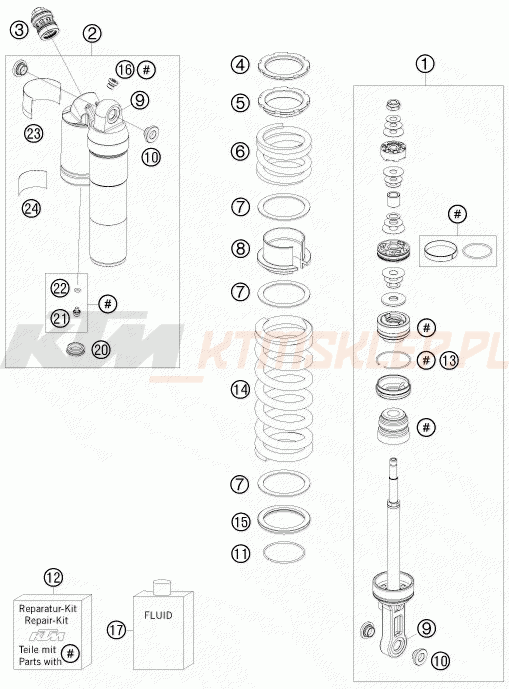

Schemat "amortyzator tył spis części" do KTM 505 SX ATV
04. wybierz schemat
Wybierz schemat z listy |
-
kierownica i osprzęt
-
rama
-
amortyzator tył
-
amortyzator tył spis części
-
amortyzator tył spis części
-
wahacz
-
układ wydechowy
-
filtr powietrza
-
zbiornik paliwa, siedzenie, pokrowiec
-
czasza, błotniki
-
naklejki
-
koło przód
-
koło tył
-
wiązka elektryczna
-
przedni hamulec
-
tył hamulec - pompa
-
zacisk hamulcowy + tarcza przód
-
zacisk hamulcowy tył
-
oświetlenie
-
system zabezpieczający
-
narzędzia specjalne
-
dodatki opcjonalne
-
FRONT-END
-
Special tools (engine)
-
cylinder
-
kartery
-
pokrywa sprzęgła
-
wał korbowy, tłok
-
gaźnik
-
sprzęgło
-
TRANSMISSION I - MAIN SHAFT
-
skrzynia biegów - wałek zdawczy
-
skrzynia biegów-automat zmieniający
-
pompa wody
-
układ chłodzenia
-
układ rozrządu
-
zawory / rozrząd
-
głowica
-
smarowanie silnika
-
układ zapłonowy
-
rozrusznik
| Lp. | nazwa i numer części | ilość | cena |
|---|
| Lp. | nazwa i numer części | ilość | cena |
|---|---|---|---|
| 1 |
Amortyzator tylny dolna część ATV SX 09 46180654S6 46180654S6 46180654S6 https://ktmsklep.pl/image/scheme/242a8f6641900f598fe8807e44e6c57578342f43303938333030343336.png 1190.31niedostępny |
||
| 2 |
SHOCK ABS. TOP SECT. ATV SX 09 46180728S1 => 46180728SA 46180728S1 46180728S1 https://ktmsklep.pl/image/scheme/242a8f6641900f598fe8807e44e6c57578342f43303938333030343336.png 1408.14niedostępny |
||
| 2 |
Amortyzator tylny górna część 46180728SA 46180728SA 46180728SA https://ktmsklep.pl/image/scheme/242a8f6641900f598fe8807e44e6c57578342f43303938333030343336.png 1190.31niedostępny |
||
| 3 |
547.97 zł 465.77 zł najniższa cena: 493.17 zł Zawór stożkowy kompresji amortyzatora komplet 04 50180213S6 50180213S6 50180213S6 https://ktmsklep.pl/image/scheme/242a8f6641900f598fe8807e44e6c57578342f43303938333030343336.png 465.77wysyłamy w 3-5 dni |
||
| 4 |
143.11 zł 121.64 zł najniższa cena: 128.80 zł Nakrętka samokontrująca 46180766 46180766 46180766 https://ktmsklep.pl/image/scheme/242a8f6641900f598fe8807e44e6c57578342f43303938333030343336.png 121.64wysyłamy w 3-5 dni |
||
| 5 |
171.89 zł 146.11 zł najniższa cena: 154.70 zł Nakrętka do regulacji M54X1,5 46180765 46180765 46180765 https://ktmsklep.pl/image/scheme/242a8f6641900f598fe8807e44e6c57578342f43303938333030343336.png 146.11wysyłamy w 3-5 dni |
||
| 6 |
Sprężyna 100-55 91010297S 91010297S 91010297S https://ktmsklep.pl/image/scheme/242a8f6641900f598fe8807e44e6c57578342f43303938333030343336.png 503.88niedostępny |
||
| 7 |
12.18 zł 10.35 zł najniższa cena: 10.96 zł Pierścień dystansujący D=58 50180410 50180410 50180410 https://ktmsklep.pl/image/scheme/242a8f6641900f598fe8807e44e6c57578342f43303938333030343336.png 10.35wysyłamy w 3-5 dni rekomendowane: 3 szt. |
||
| 8 |
Prowadnica sprężyny góra L43 46180787 46180787 46180787 https://ktmsklep.pl/image/scheme/242a8f6641900f598fe8807e44e6c57578342f43303938333030343336.png 103.5niedostępny |
||
| 9 |
47.36 zł 40.26 zł najniższa cena: 42.62 zł Tulejka KGW 10X24 46180010 46180010 46180010 https://ktmsklep.pl/image/scheme/242a8f6641900f598fe8807e44e6c57578342f43303938333030343336.png 40.26wysyłamy w 24-48H (6 szt.) rekomendowane: 2 szt. |
||
| 9 |
146.99 zł 124.94 zł najniższa cena: 152.43 zł Zestaw naprawczy łożyska góra. 07 R12012 => 46180010,R12012T R12012 R12012 https://ktmsklep.pl/image/scheme/242a8f6641900f598fe8807e44e6c57578342f43303938333030343336.png 124.94wysyłamy w 3-5 dni rekomendowane: 2 szt. |
||
| 9 |
146.99 zł 124.94 zł najniższa cena: 132.29 zł R12012T R12012T R12012T R12012T https://ktmsklep.pl/image/scheme/242a8f6641900f598fe8807e44e6c57578342f43303938333030343336.png 124.94przewidywana dostępność od 11.07.2025 rekomendowane: 2 szt. |
||
| 10 |
40.16 zł 34.14 zł najniższa cena: 36.14 zł Tulejka 12X24 46180007 46180007 46180007 https://ktmsklep.pl/image/scheme/242a8f6641900f598fe8807e44e6c57578342f43303938333030343336.png 34.14wysyłamy w 24-48H (3 szt.) rekomendowane: 4 szt. |
||
| 11 |
Podkładka miedziana 55X2 RVS 46180513 46180513 46180513 https://ktmsklep.pl/image/scheme/242a8f6641900f598fe8807e44e6c57578342f43303938333030343336.png 17.67niedostępny |
||
| 12 |
Zestaw naprawczy R15007 R15007 R15007 https://ktmsklep.pl/image/scheme/242a8f6641900f598fe8807e44e6c57578342f43303938333030343336.png 206.07niedostępny |
||
| 13 |
16.36 zł 13.91 zł najniższa cena: 14.72 zł Pierścień zabezpieczający 49X1,5 46810010 46810010 46810010 https://ktmsklep.pl/image/scheme/242a8f6641900f598fe8807e44e6c57578342f43303938333030343336.png 13.91wysyłamy w 3-5 dni |
||
| 14 |
Sprężyna 78-200 91010298S 91010298S 91010298S https://ktmsklep.pl/image/scheme/242a8f6641900f598fe8807e44e6c57578342f43303938333030343336.png 503.88niedostępny |
||
| 14 |
Sprężyna 82-200 91010295S 91010295S 91010295S https://ktmsklep.pl/image/scheme/242a8f6641900f598fe8807e44e6c57578342f43303938333030343336.png 503.88niedostępny |
||
| 14 |
Sprężyna 85-200 91010296S 91010296S 91010296S https://ktmsklep.pl/image/scheme/242a8f6641900f598fe8807e44e6c57578342f43303938333030343336.png 503.88niedostępny |
||
| 15 |
Podkładka sprężyny D74 46180512 46180512 46180512 https://ktmsklep.pl/image/scheme/242a8f6641900f598fe8807e44e6c57578342f43303938333030343336.png 84.69niedostępny |
||
| 16 |
22.45 zł 19.08 zł najniższa cena: 20.21 zł Zatyczka odpowietrzająca R 1/8 50180095 50180095 50180095 https://ktmsklep.pl/image/scheme/242a8f6641900f598fe8807e44e6c57578342f43303938333030343336.png 19.08wysyłamy w 24-48H (1 szt.) |
||
| 17 |
Produkt nr 50180342 50180342 50180342 50180342 https://ktmsklep.pl/image/scheme/242a8f6641900f598fe8807e44e6c57578342f43303938333030343336.png 0do weryfikacji |
||
| 20 |
Korek gumowy "DO NOT OPEN" 46811208 46811208 46811208 https://ktmsklep.pl/image/scheme/242a8f6641900f598fe8807e44e6c57578342f43303938333030343336.png 18.14niedostępny |
||
| 21 |
19.37 zł 16.46 zł najniższa cena: 17.43 zł PLUG SCREW M5X6 CPL. 36120151ST 36120151ST 36120151ST https://ktmsklep.pl/image/scheme/242a8f6641900f598fe8807e44e6c57578342f43303938333030343336.png 16.46wysyłamy w 24-48H (1 szt.) |
||
| 21 |
19.37 zł 16.46 zł najniższa cena: 17.43 zł PLUG SCREW M5X6 CPL. 36120151 => 36120151ST 36120151 36120151 https://ktmsklep.pl/image/scheme/242a8f6641900f598fe8807e44e6c57578342f43303938333030343336.png 16.46wysyłamy w 24-48H (1 szt.) |
||
| 22 |
5.84 zł 4.96 zł najniższa cena: 5.26 zł O-RING 5,28X1,78 HNBR70 RED 46810893 => S208600003000FB 46810893 46810893 https://ktmsklep.pl/image/scheme/242a8f6641900f598fe8807e44e6c57578342f43303938333030343336.png 4.96wysyłamy w 24-48H (2 szt.) |
||
| 22 |
5.84 zł 4.96 zł najniższa cena: 5.26 zł O-RING 5,28X1,78 HNBR70 RED S208600003000FB S208600003000FB S208600003000FB https://ktmsklep.pl/image/scheme/242a8f6641900f598fe8807e44e6c57578342f43303938333030343336.png 4.96wysyłamy w 24-48H (2 szt.) |
||
| 23 |
Naklejki WP przezr. 35X55 52000086 52000086 52000086 https://ktmsklep.pl/image/scheme/242a8f6641900f598fe8807e44e6c57578342f43303938333030343336.png 22.11niedostępny |
||
| 23 |
Naklejki WP KTM 52000044 => 52000086 52000044 52000044 https://ktmsklep.pl/image/scheme/242a8f6641900f598fe8807e44e6c57578342f43303938333030343336.png 8.73niedostępny |
||
| 24 |
Naklejki WP "CAUTION" 27X55 52000012 52000012 52000012 https://ktmsklep.pl/image/scheme/242a8f6641900f598fe8807e44e6c57578342f43303938333030343336.png 2.62niedostępny |
||
