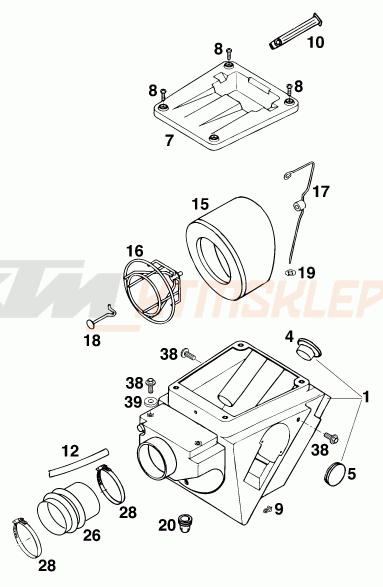

Schemat "filtr powietrza" do KTM 620 DUKE 37KW

Lp.	nazwa i numer części	ilość	cena
1	Produkt nr 58406001000 58406001000 58406001000 58406001000 https://ktmsklep.pl/image/scheme/229e01e3c8d3b02f5b380abe1f77ac27362f433936353834303630.png 515.75 do weryfikacji
4	Produkt nr 58306004000 58306004000 58306004000 58306004000 https://ktmsklep.pl/image/scheme/229e01e3c8d3b02f5b380abe1f77ac27362f433936353834303630.png 12.56 do weryfikacji
5	18.27 zł 16.44 zł najniższa cena: 15.53 zł Korek 37MM 54606004000 54606004000 54606004000 https://ktmsklep.pl/image/scheme/229e01e3c8d3b02f5b380abe1f77ac27362f433936353834303630.png 16.44 wysyłamy w 24-48H (1 szt.)
7	Pokrywa puszki filtra 58306102000 58306102000 58306102000 https://ktmsklep.pl/image/scheme/229e01e3c8d3b02f5b380abe1f77ac27362f433936353834303630.png 66.03 niedostępny
8	6.09 zł 5.48 zł najniższa cena: 5.18 zł Śruba DIN7985-M 5X10 0985050103 0985050103 0985050103 https://ktmsklep.pl/image/scheme/229e01e3c8d3b02f5b380abe1f77ac27362f433936353834303630.png 5.48 wysyłamy w 3-5 dni rekomendowane: 4 szt.
9	Produkt nr 57013071000 57013071000 57013071000 57013071000 https://ktmsklep.pl/image/scheme/229e01e3c8d3b02f5b380abe1f77ac27362f433936353834303630.png 3.32 do weryfikacji rekomendowane: 2 szt.
10	13.59 zł 12.23 zł najniższa cena: 11.55 zł Opaska gumowa 54611186000 54611186000 54611186000 https://ktmsklep.pl/image/scheme/229e01e3c8d3b02f5b380abe1f77ac27362f433936353834303630.png 12.23 wysyłamy w 3-5 dni
12	69.74 zł 62.77 zł najniższa cena: 59.28 zł Przewód 10X14 na metry 57005020001 57005020001 57005020001 https://ktmsklep.pl/image/scheme/229e01e3c8d3b02f5b380abe1f77ac27362f433936353834303630.png 62.77 wysyłamy w 3-5 dni
15	92.43 zł 83.19 zł najniższa cena: 78.57 zł Filtr powietrza 56506015100 56506015100 56506015100 https://ktmsklep.pl/image/scheme/229e01e3c8d3b02f5b380abe1f77ac27362f433936353834303630.png 83.19 wysyłamy w 24-48H (1 szt.)
16	Produkt nr 58306016000 58306016000 58306016000 58306016000 https://ktmsklep.pl/image/scheme/229e01e3c8d3b02f5b380abe1f77ac27362f433936353834303630.png 0 do weryfikacji
17	Produkt nr 58306017000 58306017000 58306017000 58306017000 https://ktmsklep.pl/image/scheme/229e01e3c8d3b02f5b380abe1f77ac27362f433936353834303630.png 55.3 do weryfikacji
18	Haczyk uchwytu filtra 58306017050 58306017050 58306017050 https://ktmsklep.pl/image/scheme/229e01e3c8d3b02f5b380abe1f77ac27362f433936353834303630.png 26.18 niedostępny
19	7.50 zł 6.75 zł najniższa cena: 6.38 zł Tarcza dociskowa KS4 54606019004 54606019004 54606019004 https://ktmsklep.pl/image/scheme/229e01e3c8d3b02f5b380abe1f77ac27362f433936353834303630.png 6.75 wysyłamy w 3-5 dni
20	18.27 zł 16.44 zł najniższa cena: 15.53 zł Gumowa przelotka 50206020000 50206020000 50206020000 https://ktmsklep.pl/image/scheme/229e01e3c8d3b02f5b380abe1f77ac27362f433936353834303630.png 16.44 przewidywana dostępność od 21.08.2025
26	56.21 zł 50.59 zł najniższa cena: 47.78 zł Osłona filtra powietrza 540/620/640 58006026500 58006026500 58006026500 https://ktmsklep.pl/image/scheme/229e01e3c8d3b02f5b380abe1f77ac27362f433936353834303630.png 50.59 wysyłamy w 24-48H (3 szt.)
28	16.36 zł 14.72 zł najniższa cena: 13.91 zł Obejma przewodu 60-80MM 55006028000 55006028000 55006028000 https://ktmsklep.pl/image/scheme/229e01e3c8d3b02f5b380abe1f77ac27362f433936353834303630.png 14.72 wysyłamy w 3-5 dni rekomendowane: 2 szt.
38	8.61 zł 7.75 zł najniższa cena: 7.32 zł Śruba kołnierzowa M6X15 TX30 0014060153 => 0024060156 0014060153 0014060153 https://ktmsklep.pl/image/scheme/229e01e3c8d3b02f5b380abe1f77ac27362f433936353834303630.png 7.75 wysyłamy w 24-48H (ponad 10 szt.) rekomendowane: 4 szt.
38	8.61 zł 7.75 zł najniższa cena: 7.32 zł Śruba kołnierzowa M6X15 TX30 0024060156 0024060156 0024060156 https://ktmsklep.pl/image/scheme/229e01e3c8d3b02f5b380abe1f77ac27362f433936353834303630.png 7.75 wysyłamy w 24-48H (ponad 10 szt.) rekomendowane: 4 szt.
39	8.61 zł 7.75 zł najniższa cena: 7.32 zł Podkładka metalowa 6,4X17X3 50232050001 50232050001 50232050001 https://ktmsklep.pl/image/scheme/229e01e3c8d3b02f5b380abe1f77ac27362f433936353834303630.png 7.75 wysyłamy w 24-48H (10 szt.) rekomendowane: 2 szt.
