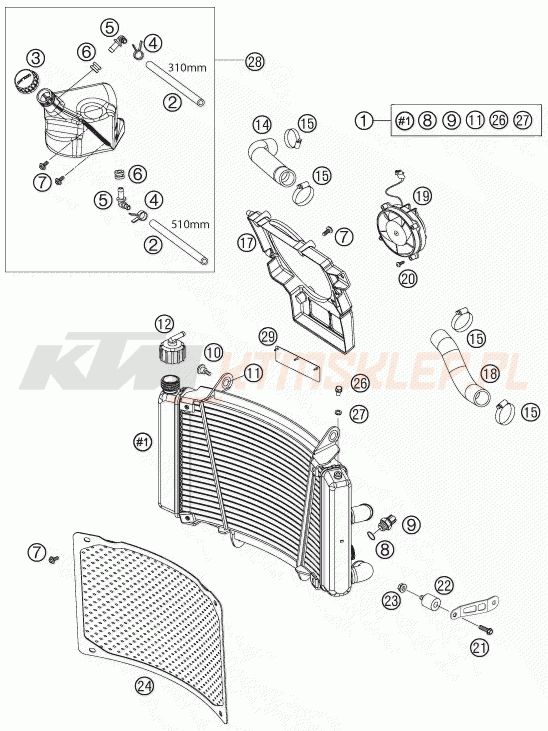

Schemat "układ chłodzenia" do KTM 690 RALLY FACTORY REPLICA
Wybierz schemat z listy |
-
przód amortyzatory spis części
-
blaszki do settingu zawieszenia
-
przód amortyzatory, półki zawieszenia
-
kierownica i osprzęt
-
rama
-
osłona silnika
-
stopki postojowe
-
amortyzator tył
-
amortyzator tył spis części
-
PRO LEVER LINKING
-
wahacz
-
układ wydechowy
-
filtr powietrza
-
zbiornik paliwa, siedzenie, pokrowiec
-
pompa paliwa
-
czasza, błotniki
-
naklejki
-
koło przód
-
koło tył
-
wiązka elektryczna
-
akumulator
-
przedni hamulec
-
tył hamulec - pompa
-
zacisk hamulcowy + tarcza przód
-
zacisk hamulcowy tył
-
oświetlenie
-
system zabezpieczający
-
dodatki opcjonalne
-
Special tools (engine)
-
BALANCER SHAFT
-
cylinder
-
wał korbowy, tłok
-
kartery
-
pokrywa sprzęgła
-
wtórny układ powietrza SAS
-
gaźnik
-
sprzęgło
-
TRANSMISSION I - MAIN SHAFT
-
skrzynia biegów - wałek zdawczy
-
skrzynia biegów-automat zmieniający
-
pompa wody
-
układ chłodzenia
-
zawory / rozrząd
-
układ rozrządu
-
głowica
-
smarowanie silnika
-
układ zapłonowy
-
rozrusznik

Lp. | nazwa i numer części | ilość | cena |
---|
Lp. | nazwa i numer części | ilość | cena |
---|---|---|---|
1 |
Chłodnica "VW 1182" 07 76235010000 76235010000 76235010000 https://ktmsklep.pl/image/scheme/26195bc2620a2662df0416946d7a9c831f33352f43303737363233353330.png 4237.6niedostępny |
||
2 |
60.89 zł 54.80 zł najniższa cena: 51.76 zł Przewód 6X10 EPDM 03 60035067001 60035067001 60035067001 https://ktmsklep.pl/image/scheme/26195bc2620a2662df0416946d7a9c831f33352f43303737363233353330.png 54.8wysyłamy w 3-5 dni rekomendowane: 2 szt. |
||
3 |
33.21 zł 29.89 zł najniższa cena: 28.23 zł Zbiornik komplet 60335066044 60335066044 60335066044 https://ktmsklep.pl/image/scheme/26195bc2620a2662df0416946d7a9c831f33352f43303737363233353330.png 29.89przewidywana dostępność od 15.07.2025 |
||
3 |
14.70 zł 13.23 zł najniższa cena: 12.50 zł Korek zbiornika 60035066000 => 60335066044 60035066000 60035066000 https://ktmsklep.pl/image/scheme/26195bc2620a2662df0416946d7a9c831f33352f43303737363233353330.png 13.23przewidywana dostępność od 15.07.2025 |
||
4 |
8.86 zł 7.53 zł najniższa cena: 7.97 zł Zacisk YDNAC 10107 10MM 58007117000 58007117000 58007117000 https://ktmsklep.pl/image/scheme/26195bc2620a2662df0416946d7a9c831f33352f43303737363233353330.png 7.53wysyłamy w 3-5 dni |
||
5 |
26.57 zł 23.91 zł najniższa cena: 22.58 zł Kolanko 60035068000 60035068000 60035068000 https://ktmsklep.pl/image/scheme/26195bc2620a2662df0416946d7a9c831f33352f43303737363233353330.png 23.91wysyłamy w 3-5 dni |
||
6 |
26.57 zł 23.91 zł najniższa cena: 22.58 zł Tulejka gumowa 6X9X13MM 04 60035069000 60035069000 60035069000 https://ktmsklep.pl/image/scheme/26195bc2620a2662df0416946d7a9c831f33352f43303737363233353330.png 23.91wysyłamy w 3-5 dni |
||
7 |
3.87 zł 3.48 zł najniższa cena: 3.29 zł Śruba M 6X13 WS=8 0014060133 => 0024060136 0014060133 0014060133 https://ktmsklep.pl/image/scheme/26195bc2620a2662df0416946d7a9c831f33352f43303737363233353330.png 3.48wysyłamy w 3-5 dni rekomendowane: 6 szt. |
||
7 |
8.61 zł 7.32 zł najniższa cena: 7.75 zł Śruba kołnierzowa M6X13 TX30 0024060136 0024060136 0024060136 https://ktmsklep.pl/image/scheme/26195bc2620a2662df0416946d7a9c831f33352f43303737363233353330.png 7.32wysyłamy w 24-48H (6 szt.) rekomendowane: 6 szt. |
||
8 |
6.09 zł 5.48 zł najniższa cena: 5.18 zł Uszczelka O-ring 17X1,5 NB75 0770017015 0770017015 0770017015 https://ktmsklep.pl/image/scheme/26195bc2620a2662df0416946d7a9c831f33352f43303737363233353330.png 5.48wysyłamy w 3-5 dni |
||
9 |
207.01 zł 175.96 zł najniższa cena: 186.31 zł Termowłącznik 80-85 DG 58035045000 58035045000 58035045000 https://ktmsklep.pl/image/scheme/26195bc2620a2662df0416946d7a9c831f33352f43303737363233353330.png 175.96wysyłamy w 3-5 dni |
||
10 |
18.02 zł Śruba specjalna M6X21 WS=8 60035001000 60035001000 60035001000 https://ktmsklep.pl/image/scheme/26195bc2620a2662df0416946d7a9c831f33352f43303737363233353330.png 18.02wysyłamy w 24-48H (3 szt.) rekomendowane: 2 szt. |
||
11 |
19.13 zł Rękaw gumowy D=12MM 41001052000 41001052000 41001052000 https://ktmsklep.pl/image/scheme/26195bc2620a2662df0416946d7a9c831f33352f43303737363233353330.png 19.13wysyłamy w 24-48H (ponad 10 szt.) rekomendowane: 2 szt. |
||
12 |
127.86 zł 115.07 zł najniższa cena: 108.68 zł Korek chłodnicy 1,4 BAR 62535009000 62535009000 62535009000 https://ktmsklep.pl/image/scheme/26195bc2620a2662df0416946d7a9c831f33352f43303737363233353330.png 115.07wysyłamy w 3-5 dni |
||
14 |
99.63 zł 89.67 zł najniższa cena: 84.69 zł Przewód chłodnicy 08 76535025000 76535025000 76535025000 https://ktmsklep.pl/image/scheme/26195bc2620a2662df0416946d7a9c831f33352f43303737363233353330.png 89.67wysyłamy w 3-5 dni |
||
15 |
15.50 zł Hose clip 20-32 0310000903200 0310000903200 0310000903200 https://ktmsklep.pl/image/scheme/26195bc2620a2662df0416946d7a9c831f33352f43303737363233353330.png 15.5wysyłamy w 24-48H (1 szt.) rekomendowane: 4 szt. |
||
15 |
15.25 zł 13.73 zł najniższa cena: 12.96 zł Obejma przewodu GEMI 20-32 MM 76235028000 => 0310000903200 76235028000 76235028000 https://ktmsklep.pl/image/scheme/26195bc2620a2662df0416946d7a9c831f33352f43303737363233353330.png 13.73wysyłamy w 3-5 dni rekomendowane: 4 szt. |
||
17 |
110.45 zł 99.41 zł najniższa cena: 93.88 zł Pokrywa wentylatora 07 76235044000 76235044000 76235044000 https://ktmsklep.pl/image/scheme/26195bc2620a2662df0416946d7a9c831f33352f43303737363233353330.png 99.41wysyłamy w 3-5 dni |
||
18 |
133.95 zł 120.56 zł najniższa cena: 113.86 zł Przewód chłodnicy 08 76235026000 76235026000 76235026000 https://ktmsklep.pl/image/scheme/26195bc2620a2662df0416946d7a9c831f33352f43303737363233353330.png 120.56wysyłamy w 3-5 dni |
||
19 |
1068.56 zł 886.90 zł najniższa cena: 908.28 zł Wentylator prawy 03 60035041000 60035041000 60035041000 https://ktmsklep.pl/image/scheme/26195bc2620a2662df0416946d7a9c831f33352f43303737363233353330.png 886.9wysyłamy w 3-5 dni |
||
20 |
8.61 zł 7.32 zł najniższa cena: 7.75 zł Śruba do plastiku K60X20 SW6 0017060205 0017060205 0017060205 https://ktmsklep.pl/image/scheme/26195bc2620a2662df0416946d7a9c831f33352f43303737363233353330.png 7.32wysyłamy w 24-48H (ponad 10 szt.) rekomendowane: 4 szt. |
||
20 |
8.61 zł 7.32 zł najniższa cena: 7.75 zł Śruba do plastiku K60X20 SW6 0017060203 => 0017060205 0017060203 0017060203 https://ktmsklep.pl/image/scheme/26195bc2620a2662df0416946d7a9c831f33352f43303737363233353330.png 7.32wysyłamy w 24-48H (ponad 10 szt.) rekomendowane: 4 szt. |
||
21 |
8.61 zł 7.32 zł najniższa cena: 7.75 zł Śruba kołnierzowa M6X10 TX30 0014060103 => 0024060106 0014060103 0014060103 https://ktmsklep.pl/image/scheme/26195bc2620a2662df0416946d7a9c831f33352f43303737363233353330.png 7.32wysyłamy w 24-48H (9 szt.) rekomendowane: 2 szt. |
||
21 |
8.61 zł 7.32 zł najniższa cena: 7.75 zł Śruba kołnierzowa M6X10 TX30 0024060106 0024060106 0024060106 https://ktmsklep.pl/image/scheme/26195bc2620a2662df0416946d7a9c831f33352f43303737363233353330.png 7.32wysyłamy w 24-48H (9 szt.) rekomendowane: 2 szt. |
||
22 |
18.27 zł Guma tłumiąca 20X15-M6X10-(1) 43205062100 43205062100 43205062100 https://ktmsklep.pl/image/scheme/26195bc2620a2662df0416946d7a9c831f33352f43303737363233353330.png 18.27wysyłamy w 24-48H (3 szt.) rekomendowane: 2 szt. |
||
23 |
6.09 zł 5.18 zł najniższa cena: 5.48 zł Nakrętka samohamowna DIN0985-M 6 0985060003 0985060003 0985060003 https://ktmsklep.pl/image/scheme/26195bc2620a2662df0416946d7a9c831f33352f43303737363233353330.png 5.18wysyłamy w 24-48H (2 szt.) rekomendowane: 2 szt. |
||
24 |
334.87 zł 294.69 zł najniższa cena: 284.64 zł Osłona chłodnicy 07 76235034044 76235034044 76235034044 https://ktmsklep.pl/image/scheme/26195bc2620a2662df0416946d7a9c831f33352f43303737363233353330.png 294.69wysyłamy w 3-5 dni |
||
26 |
3.08 zł 2.77 zł najniższa cena: 2.62 zł Śruba M 6X10 WS=8 0015060103 => 0025060106 0015060103 0015060103 https://ktmsklep.pl/image/scheme/26195bc2620a2662df0416946d7a9c831f33352f43303737363233353330.png 2.77wysyłamy w 3-5 dni |
||
26 |
8.61 zł 7.32 zł najniższa cena: 7.75 zł Śruba kołnierzowa M6X10 TX30 0025060106 0025060106 0025060106 https://ktmsklep.pl/image/scheme/26195bc2620a2662df0416946d7a9c831f33352f43303737363233353330.png 7.32wysyłamy w 24-48H (7 szt.) |
||
27 |
16.36 zł 14.72 zł najniższa cena: 13.91 zł Uszczelka aluminiowa 6X10X1.5 60035048000 60035048000 60035048000 https://ktmsklep.pl/image/scheme/26195bc2620a2662df0416946d7a9c831f33352f43303737363233353330.png 14.72wysyłamy w 3-5 dni |
||
28 |
220.85 zł 194.35 zł najniższa cena: 187.72 zł Zbiornik wyrównawczy komplet 07 76235066000 76235066000 76235066000 https://ktmsklep.pl/image/scheme/26195bc2620a2662df0416946d7a9c831f33352f43303737363233353330.png 194.35wysyłamy w 3-5 dni |
||
29 |
33.21 zł 28.23 zł najniższa cena: 29.89 zł Gumowa klapka wentylatora 08 62635044050 62635044050 62635044050 https://ktmsklep.pl/image/scheme/26195bc2620a2662df0416946d7a9c831f33352f43303737363233353330.png 28.23wysyłamy w 3-5 dni rekomendowane: 2 szt. |
||
29 |
33.21 zł 28.23 zł najniższa cena: 29.89 zł Gumowa klapka wentylatora 08 58435044050 => 62635044050 58435044050 58435044050 https://ktmsklep.pl/image/scheme/26195bc2620a2662df0416946d7a9c831f33352f43303737363233353330.png 28.23wysyłamy w 3-5 dni rekomendowane: 2 szt. |
