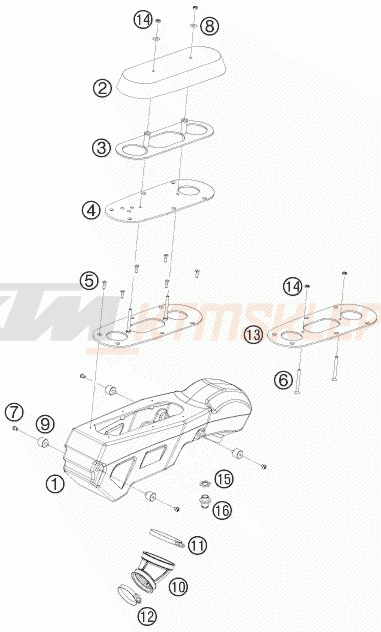

Schemat "filtr powietrza" do KTM 690 RALLY FACTORY REPLICA

Lp.	nazwa i numer części	ilość	cena
1	Puszka filtra powietrza 76206004000 76206004000 76206004000 https://ktmsklep.pl/image/scheme/244e2510a831c7eb5d77a9ad12eb2beee1362f43303737363230363130.png 956.45 niedostępny
2	108.49 zł 97.64 złnajniższa cena: 92.22 zł Filtr powietrza TWIN AIR (wstępnie nasączony) 58506015000A 58506015000A 58506015000A https://ktmsklep.pl/image/scheme/244e2510a831c7eb5d77a9ad12eb2beee1362f43303737363230363130.png 97.64 wysyłamy w 3-5 dni
2	108.49 zł 97.64 złnajniższa cena: 92.22 zł Filtr powietrza TWIN AIR (wstępnie nasączony) 58506015000 => 58506015000A 58506015000 58506015000 https://ktmsklep.pl/image/scheme/244e2510a831c7eb5d77a9ad12eb2beee1362f43303737363230363130.png 97.64 wysyłamy w 3-5 dni
3	228.60 zł 205.74 złnajniższa cena: 194.31 zł Stelaż filtra powietrza 58506001000 58506001000 58506001000 https://ktmsklep.pl/image/scheme/244e2510a831c7eb5d77a9ad12eb2beee1362f43303737363230363130.png 205.74 wysyłamy w 3-5 dni
4	Ogranicznik filtra powietrza 01 58506001052 58506001052 58506001052 https://ktmsklep.pl/image/scheme/244e2510a831c7eb5d77a9ad12eb2beee1362f43303737363230363130.png 78.98 niedostępny
5	6.09 zł 5.48 złnajniższa cena: 5.18 zł Śruba DIN7991 M5X16-8.8 0991050162 0991050162 0991050162 https://ktmsklep.pl/image/scheme/244e2510a831c7eb5d77a9ad12eb2beee1362f43303737363230363130.png 5.48 wysyłamy w 3-5 dni rekomendowane: 6 szt.
6	6.09 zł 5.48 złnajniższa cena: 5.18 zł Śruba DIN0933-M 5X60 0933050603 0933050603 0933050603 https://ktmsklep.pl/image/scheme/244e2510a831c7eb5d77a9ad12eb2beee1362f43303737363230363130.png 5.48 wysyłamy w 3-5 dni rekomendowane: 2 szt.
7	6.09 zł 3.05 złnajniższa cena: 3.05 zł Śruba owalna ISO 7380 M 6X8 0902060083 0902060083 0902060083 https://ktmsklep.pl/image/scheme/244e2510a831c7eb5d77a9ad12eb2beee1362f43303737363230363130.png 3.05 wysyłamy w 24-48H (1 szt.) rekomendowane: 4 szt.
8	3.87 zł 3.41 złnajniższa cena: 3.87 zł Podkładka DIN9021-A 5,3 0021050003 0021050003 0021050003 https://ktmsklep.pl/image/scheme/244e2510a831c7eb5d77a9ad12eb2beee1362f43303737363230363130.png 3.41 wysyłamy w 24-48H (1 szt.) rekomendowane: 2 szt.
9	Tulejka gumowa 20X15-M6X15-M6 76206012000 76206012000 76206012000 https://ktmsklep.pl/image/scheme/244e2510a831c7eb5d77a9ad12eb2beee1362f43303737363230363130.png 40.13 niedostępny rekomendowane: 4 szt.
10	INTAKE TUBE 07 76206040000 76206040000 76206040000 https://ktmsklep.pl/image/scheme/244e2510a831c7eb5d77a9ad12eb2beee1362f43303737363230363130.png 265.29 niedostępny
11	18.02 zł 16.22 złnajniższa cena: 15.32 zł Obejma przewodu 70-90MM 58506027000 58506027000 58506027000 https://ktmsklep.pl/image/scheme/244e2510a831c7eb5d77a9ad12eb2beee1362f43303737363230363130.png 16.22 wysyłamy w 3-5 dni
12	16.36 zł 14.72 złnajniższa cena: 13.91 zł Obejma przewodu 45-65MM 46005058000 => 78006027000 46005058000 46005058000 https://ktmsklep.pl/image/scheme/244e2510a831c7eb5d77a9ad12eb2beee1362f43303737363230363130.png 14.72 wysyłamy w 24-48H (2 szt.)
12	16.36 zł 14.72 złnajniższa cena: 13.91 zł Obejma przewodu 45-65MM 78006027000 78006027000 78006027000 https://ktmsklep.pl/image/scheme/244e2510a831c7eb5d77a9ad12eb2beee1362f43303737363230363130.png 14.72 wysyłamy w 24-48H (2 szt.)
13	200.92 zł 180.83 złnajniższa cena: 170.78 zł Puszka filtra powietrza płytka 76206001051 76206001051 76206001051 https://ktmsklep.pl/image/scheme/244e2510a831c7eb5d77a9ad12eb2beee1362f43303737363230363130.png 180.83 wysyłamy w 3-5 dni
14	6.09 zł 5.36 złnajniższa cena: 6.09 zł NAKRĘTKA SAMOHAMOWNA DIN0985-M 5 0985050003 0985050003 0985050003 https://ktmsklep.pl/image/scheme/244e2510a831c7eb5d77a9ad12eb2beee1362f43303737363230363130.png 5.36 wysyłamy w 24-48H (4 szt.) rekomendowane: 4 szt.
15	59.22 zł 53.30 złnajniższa cena: 50.34 zł Nakrętka mocowania zbiornika (tył) 60512063050 60512063050 60512063050 https://ktmsklep.pl/image/scheme/244e2510a831c7eb5d77a9ad12eb2beee1362f43303737363230363130.png 53.3 wysyłamy w 3-5 dni
16	152.21 zł 136.99 złnajniższa cena: 129.38 zł Kołnierz aluminiowy 76206050000 76206050000 76206050000 https://ktmsklep.pl/image/scheme/244e2510a831c7eb5d77a9ad12eb2beee1362f43303737363230363130.png 136.99 wysyłamy w 3-5 dni
