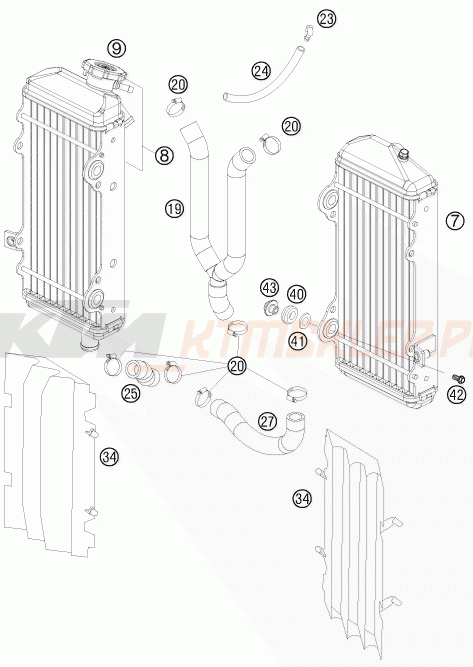

Schemat "układ chłodzenia" do KTM 450 SXS-F

Lp.	nazwa i numer części	ilość	cena
7	Chłodnica lewa 'VW 1643' 08 SXS08450600 SXS08450600 SXS08450600 https://ktmsklep.pl/image/scheme/2602afacca6bfd27e7799c5c506a9f820b33352f43303853585333353330.png 1418.96 niedostępny
8	Chłodnica prawa 'VW 1599' 08 SXS08450601 SXS08450601 SXS08450601 https://ktmsklep.pl/image/scheme/2602afacca6bfd27e7799c5c506a9f820b33352f43303853585333353330.png 1242.05 niedostępny
9	86.65 zł 73.65 zł najniższa cena: 77.99 zł Korek chłodnicy mały 1,8 BAR 77335016000 77335016000 77335016000 https://ktmsklep.pl/image/scheme/2602afacca6bfd27e7799c5c506a9f820b33352f43303853585333353330.png 73.65 wysyłamy w 24-48H (ponad 10 szt.)
19	Przewód chłodnicy komplet 08 SXS08450610 SXS08450610 SXS08450610 https://ktmsklep.pl/image/scheme/2602afacca6bfd27e7799c5c506a9f820b33352f43303853585333353330.png 216.89 niedostępny
20	12.73 zł 10.82 zł najniższa cena: 11.20 zł Hose clip 18-29 0310000902900 0310000902900 0310000902900 https://ktmsklep.pl/image/scheme/2602afacca6bfd27e7799c5c506a9f820b33352f43303853585333353330.png 10.82 wysyłamy w 24-48H (ponad 10 szt.) rekomendowane: 7 szt.
20	12.73 zł 10.82 zł najniższa cena: 11.20 zł Hose clip 18-29 10001020000 => 0310000902900 10001020000 10001020000 https://ktmsklep.pl/image/scheme/2602afacca6bfd27e7799c5c506a9f820b33352f43303853585333353330.png 10.82 wysyłamy w 24-48H (ponad 10 szt.) rekomendowane: 7 szt.
23	19.13 zł 16.26 zł najniższa cena: 17.22 zł Łącznik kątowy '97 50303089000 50303089000 50303089000 https://ktmsklep.pl/image/scheme/2602afacca6bfd27e7799c5c506a9f820b33352f43303853585333353330.png 16.26 wysyłamy w 24-48H (4 szt.)
24	32.96 zł 28.02 zł najniższa cena: 29.00 zł Wąż PVC 6X9 31007107001 => 50335030001 31007107001 31007107001 https://ktmsklep.pl/image/scheme/2602afacca6bfd27e7799c5c506a9f820b33352f43303853585333353330.png 28.02 wysyłamy w 24-48H (2 szt.)
24	32.96 zł 28.02 zł najniższa cena: 29.00 zł Wąż PVC 6X9 50335030001 50335030001 50335030001 https://ktmsklep.pl/image/scheme/2602afacca6bfd27e7799c5c506a9f820b33352f43303853585333353330.png 28.02 wysyłamy w 24-48H (2 szt.)
25	Wąż formowany SXS08450614 SXS08450614 SXS08450614 https://ktmsklep.pl/image/scheme/2602afacca6bfd27e7799c5c506a9f820b33352f43303853585333353330.png 40.93 niedostępny
27	65.87 zł 55.99 zł najniższa cena: 59.28 zł Przewód chłodnicy lewy 77335025000 77335025000 77335025000 https://ktmsklep.pl/image/scheme/2602afacca6bfd27e7799c5c506a9f820b33352f43303853585333353330.png 55.99 wysyłamy w 3-5 dni
34	72.51 zł 61.63 zł najniższa cena: 61.63 zł Osłona chłodnicy (czarna) 5903504000030 5903504000030 5903504000030 https://ktmsklep.pl/image/scheme/2602afacca6bfd27e7799c5c506a9f820b33352f43303853585333353330.png 61.63 wysyłamy w 24-48H (1 szt.) rekomendowane: 2 szt.
40	19.13 zł 16.26 zł najniższa cena: 17.22 zł Rękaw gumowy D=12MM 41001052000 41001052000 41001052000 https://ktmsklep.pl/image/scheme/2602afacca6bfd27e7799c5c506a9f820b33352f43303853585333353330.png 16.26 wysyłamy w 24-48H (ponad 10 szt.) rekomendowane: 4 szt.
41	11.62 zł 9.88 zł najniższa cena: 10.46 zł Podkładka chłodnicy 08 77335001000 77335001000 77335001000 https://ktmsklep.pl/image/scheme/2602afacca6bfd27e7799c5c506a9f820b33352f43303853585333353330.png 9.88 wysyłamy w 24-48H (ponad 10 szt.) rekomendowane: 4 szt.
42	8.61 zł 7.32 zł najniższa cena: 7.58 zł Śruba kołnierzowa M6X20 TX30 0025060206 0025060206 0025060206 https://ktmsklep.pl/image/scheme/2602afacca6bfd27e7799c5c506a9f820b33352f43303853585333353330.png 7.32 wysyłamy w 24-48H (ponad 10 szt.) rekomendowane: 4 szt.
43	Tuleja dystansowa SXS 08 77035002200 77035002200 77035002200 https://ktmsklep.pl/image/scheme/2602afacca6bfd27e7799c5c506a9f820b33352f43303853585333353330.png 23.53 niedostępny rekomendowane: 4 szt.
