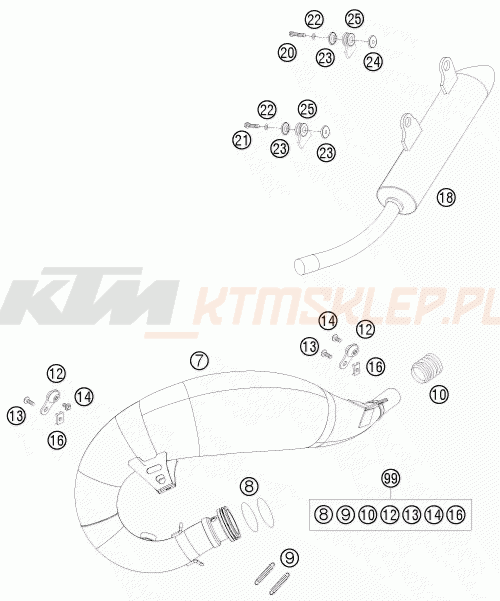

Schemat "układ wydechowy" do KTM 250 EXC SIX-DAYS

Lp.	nazwa i numer części	ilość	cena
7	Rura wydechowa 250 SXS 03 SXS03250500 SXS03250500 SXS03250500 https://ktmsklep.pl/image/scheme/24af5eb8322e3164e75dbbc3322e318854352f43303835303330353133.png 1124.6 niedostępny
8	15.25 zł 13.73 złnajniższa cena: 12.96 zł Uszczelka O-ring 44,00X3,00 VITON 0770440030 0770440030 0770440030 https://ktmsklep.pl/image/scheme/24af5eb8322e3164e75dbbc3322e318854352f43303835303330353133.png 13.73 wysyłamy w 24-48H (ponad 10 szt.) rekomendowane: 2 szt.
9	22.14 zł 19.93 złnajniższa cena: 18.82 zł Tension spring L=65mm A46005016000 A46005016000 A46005016000 https://ktmsklep.pl/image/scheme/24af5eb8322e3164e75dbbc3322e318854352f43303835303330353133.png 19.93 wysyłamy w 24-48H (ponad 10 szt.) rekomendowane: 2 szt.
9	22.14 zł 19.93 złnajniższa cena: 18.82 zł Tension spring L=65mm 50305016200 => A46005016000 50305016200 50305016200 https://ktmsklep.pl/image/scheme/24af5eb8322e3164e75dbbc3322e318854352f43303835303330353133.png 19.93 wysyłamy w 24-48H (ponad 10 szt.) rekomendowane: 2 szt.
9	22.14 zł 19.93 złnajniższa cena: 18.82 zł Tension spring L=65mm 50305016000 => A46005016000 50305016000 50305016000 https://ktmsklep.pl/image/scheme/24af5eb8322e3164e75dbbc3322e318854352f43303835303330353133.png 19.93 wysyłamy w 24-48H (ponad 10 szt.) rekomendowane: 2 szt.
10	79.15 zł 71.24 złnajniższa cena: 67.28 zł Rękaw silikonowy D=25/27MM 54605157000 54605157000 54605157000 https://ktmsklep.pl/image/scheme/24af5eb8322e3164e75dbbc3322e318854352f43303835303330353133.png 71.24 wysyłamy w 3-5 dni
12	56.46 zł 50.81 złnajniższa cena: 47.99 zł Wieszak rury wydechowej 50305012000 50305012000 50305012000 https://ktmsklep.pl/image/scheme/24af5eb8322e3164e75dbbc3322e318854352f43303835303330353133.png 50.81 wysyłamy w 3-5 dni rekomendowane: 2 szt.
13	8.61 zł 7.58 złnajniższa cena: 8.61 zł Śruba kołnierzowa M6X15 TX30 0024060156 0024060156 0024060156 https://ktmsklep.pl/image/scheme/24af5eb8322e3164e75dbbc3322e318854352f43303835303330353133.png 7.58 wysyłamy w 24-48H (9 szt.) rekomendowane: 2 szt.
14	Set
14	8.61 zł 7.58 złnajniższa cena: 8.61 zł Śruba kołnierzowa M6X10 TX30 0024060106 0024060106 0024060106 https://ktmsklep.pl/image/scheme/24af5eb8322e3164e75dbbc3322e318854352f43303835303330353133.png 7.58 wysyłamy w 24-48H (4 szt.) rekomendowane: 2 szt.
16	16.91 zł 14.88 złnajniższa cena: 16.91 zł RANGE CHANGE METAL NUT M6 54603048100 54603048100 54603048100 https://ktmsklep.pl/image/scheme/24af5eb8322e3164e75dbbc3322e318854352f43303835303330353133.png 14.88 wysyłamy w 24-48H (ponad 10 szt.) rekomendowane: 2 szt.
18	52305081300
20	8.61 zł 7.58 złnajniższa cena: 8.61 zł Śruba kołnierzowa M6X35 TX30 0025060356 0025060356 0025060356 https://ktmsklep.pl/image/scheme/24af5eb8322e3164e75dbbc3322e318854352f43303835303330353133.png 7.58 wysyłamy w 24-48H (ponad 10 szt.)
21	8.61 zł 7.58 złnajniższa cena: 8.61 zł Śruba kołnierzowa HH M6X30 TX30 0025060306 0025060306 0025060306 https://ktmsklep.pl/image/scheme/24af5eb8322e3164e75dbbc3322e318854352f43303835303330353133.png 7.58 wysyłamy w 24-48H (ponad 10 szt.)
22	4.43 zł 3.90 złnajniższa cena: 4.43 zł Podkładka sprężynowa DIN0137-B 6 0137060003 0137060003 0137060003 https://ktmsklep.pl/image/scheme/24af5eb8322e3164e75dbbc3322e318854352f43303835303330353133.png 3.9 wysyłamy w 24-48H (6 szt.) rekomendowane: 2 szt.
23	26.01 zł 23.41 złnajniższa cena: 22.11 zł Tuleja 7.5X12X28X7.6 07 77305069000 77305069000 77305069000 https://ktmsklep.pl/image/scheme/24af5eb8322e3164e75dbbc3322e318854352f43303835303330353133.png 23.41 wysyłamy w 24-48H (4 szt.) rekomendowane: 3 szt.
24	Tuleja SIL.-SMR tył 2004 59405169000 59405169000 59405169000 https://ktmsklep.pl/image/scheme/24af5eb8322e3164e75dbbc3322e318854352f43303835303330353133.png 19.43 niedostępny
25	26.01 zł 22.89 złnajniższa cena: 26.01 zł Element amortyzujący 54605068000 => 77205068000 54605068000 54605068000 https://ktmsklep.pl/image/scheme/24af5eb8322e3164e75dbbc3322e318854352f43303835303330353133.png 22.89 wysyłamy w 24-48H (ponad 10 szt.) rekomendowane: 2 szt.
25	26.01 zł 22.89 złnajniższa cena: 26.01 zł Element amortyzujący 77205068000 77205068000 77205068000 https://ktmsklep.pl/image/scheme/24af5eb8322e3164e75dbbc3322e318854352f43303835303330353133.png 22.89 wysyłamy w 24-48H (ponad 10 szt.) rekomendowane: 2 szt.
