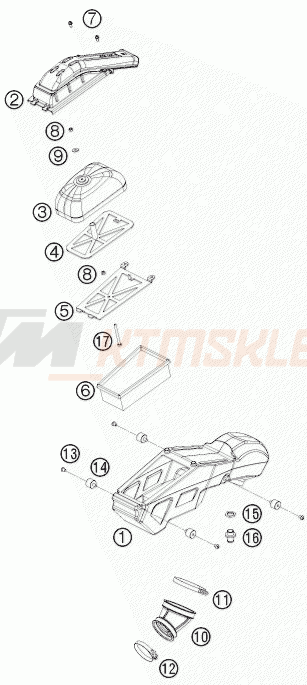

Schemat "filtr powietrza" do KTM 690 RALLY FACTORY REPLICA

Lp.	nazwa i numer części	ilość	cena
1	Puszka filtra powietrza 76206104000 76206104000 76206104000 https://ktmsklep.pl/image/scheme/24b889fad1b3c932ed0e8e7a9831180873362f43303937363230363130.png 1011.25 niedostępny
2	254.06 zł 228.65 złnajniższa cena: 215.95 zł Puszka filtra -górna część 08 76506002000 76506002000 76506002000 https://ktmsklep.pl/image/scheme/24b889fad1b3c932ed0e8e7a9831180873362f43303937363230363130.png 228.65 wysyłamy w 3-5 dni
3	Filtr powietrza TWIN AIR 76206115000 76206115000 76206115000 https://ktmsklep.pl/image/scheme/24b889fad1b3c932ed0e8e7a9831180873362f43303937363230363130.png 97.69 niedostępny
4	228.60 zł 205.74 złnajniższa cena: 194.31 zł Stelaż filtra powietrza komplet 76206101050 76206101050 76206101050 https://ktmsklep.pl/image/scheme/24b889fad1b3c932ed0e8e7a9831180873362f43303937363230363130.png 205.74 wysyłamy w 3-5 dni
5	200.92 zł 180.83 złnajniższa cena: 170.78 zł Filtr powietrza uchwyt 76206101051 76206101051 76206101051 https://ktmsklep.pl/image/scheme/24b889fad1b3c932ed0e8e7a9831180873362f43303937363230363130.png 180.83 wysyłamy w 3-5 dni
6	81.36 zł 73.22 złnajniższa cena: 69.16 zł Filtr powietrza papierowy 200X120 76506015100 76506015100 76506015100 https://ktmsklep.pl/image/scheme/24b889fad1b3c932ed0e8e7a9831180873362f43303937363230363130.png 73.22 wysyłamy w 24-48H (ponad 10 szt.)
6	81.36 zł 73.22 złnajniższa cena: 69.16 zł Filtr powietrza papierowy 200X120 76506015000 => 76506015100 76506015000 76506015000 https://ktmsklep.pl/image/scheme/24b889fad1b3c932ed0e8e7a9831180873362f43303937363230363130.png 73.22 wysyłamy w 24-48H (ponad 10 szt.)
7	8.61 zł 7.58 złnajniższa cena: 8.61 zł Śruba kołnierzowa HH M6X12 TX30 0025060126 0025060126 0025060126 https://ktmsklep.pl/image/scheme/24b889fad1b3c932ed0e8e7a9831180873362f43303937363230363130.png 7.58 wysyłamy w 24-48H (ponad 10 szt.) rekomendowane: 2 szt.
8	6.09 zł 5.36 złnajniższa cena: 6.09 zł Nakrętka samohamowna DIN0985-M 6 0985060003 0985060003 0985060003 https://ktmsklep.pl/image/scheme/24b889fad1b3c932ed0e8e7a9831180873362f43303937363230363130.png 5.36 wysyłamy w 24-48H (1 szt.) rekomendowane: 2 szt.
9	3.87 zł 3.41 złnajniższa cena: 3.87 zł Podkładka DIN9021-A 6,4 0021060003 0021060003 0021060003 https://ktmsklep.pl/image/scheme/24b889fad1b3c932ed0e8e7a9831180873362f43303937363230363130.png 3.41 wysyłamy w 24-48H (5 szt.)
10	INTAKE TUBE 07 76206040000 76206040000 76206040000 https://ktmsklep.pl/image/scheme/24b889fad1b3c932ed0e8e7a9831180873362f43303937363230363130.png 265.29 niedostępny
11	16.36 zł 14.72 złnajniższa cena: 13.91 zł Obejma przewodu 60-80MM 55006028000 55006028000 55006028000 https://ktmsklep.pl/image/scheme/24b889fad1b3c932ed0e8e7a9831180873362f43303937363230363130.png 14.72 wysyłamy w 3-5 dni
12	16.36 zł 14.72 złnajniższa cena: 13.91 zł Obejma przewodu 45-65MM 78006027000 78006027000 78006027000 https://ktmsklep.pl/image/scheme/24b889fad1b3c932ed0e8e7a9831180873362f43303937363230363130.png 14.72 wysyłamy w 24-48H (2 szt.)
13	6.09 zł 3.05 złnajniższa cena: 3.05 zł Śruba owalna ISO 7380 M 6X8 0902060083 0902060083 0902060083 https://ktmsklep.pl/image/scheme/24b889fad1b3c932ed0e8e7a9831180873362f43303937363230363130.png 3.05 wysyłamy w 24-48H (1 szt.) rekomendowane: 4 szt.
14	Tulejka gumowa 20X15-M6X15-M6 76206012000 76206012000 76206012000 https://ktmsklep.pl/image/scheme/24b889fad1b3c932ed0e8e7a9831180873362f43303937363230363130.png 40.13 niedostępny rekomendowane: 4 szt.
15	59.22 zł 53.30 złnajniższa cena: 50.34 zł Nakrętka mocowania zbiornika (tył) 60512063050 60512063050 60512063050 https://ktmsklep.pl/image/scheme/24b889fad1b3c932ed0e8e7a9831180873362f43303937363230363130.png 53.3 wysyłamy w 3-5 dni
16	152.21 zł 136.99 złnajniższa cena: 129.38 zł Kołnierz aluminiowy 76206050000 76206050000 76206050000 https://ktmsklep.pl/image/scheme/24b889fad1b3c932ed0e8e7a9831180873362f43303937363230363130.png 136.99 wysyłamy w 3-5 dni
17	Śruba DIN933 M6X70 0933060703 0933060703 0933060703 https://ktmsklep.pl/image/scheme/24b889fad1b3c932ed0e8e7a9831180873362f43303937363230363130.png 2.77 niedostępny
